光伏電站安裝施工組件的系統測試要求
發布日期：2023年02月04日
光伏發電是利用半導體界面的光生伏特 效應而將光能直接轉變?yōu)殡娔艿囊环N技術。主要由太陽電池板(組件)、控制器和逆變器三大部分組成，主要部件由電子元器件構成。太陽能電池經過串聯后進行封裝保護可形成大面積的太陽電池組件，再配合上功率控制器等部件就形成了光伏發電裝置。
一、光伏電站安裝完畢要進行光伏組件串的測試，測試前應具備下列條件：
1.所有光伏組件應按設計文件數量和型號組串并接引完畢。
2.匯流箱內各回路電纜應接引完畢，且標示清晰準確。
3.匯流箱內的熔斷器或開關在斷開位置。
4.匯流箱及內部防雷模塊接地應牢固、可靠，且導通良好。
5.輻照度宜在高于或等于700W/m2的條件下測試。
二、光伏組件串的測試應符合下列要求：

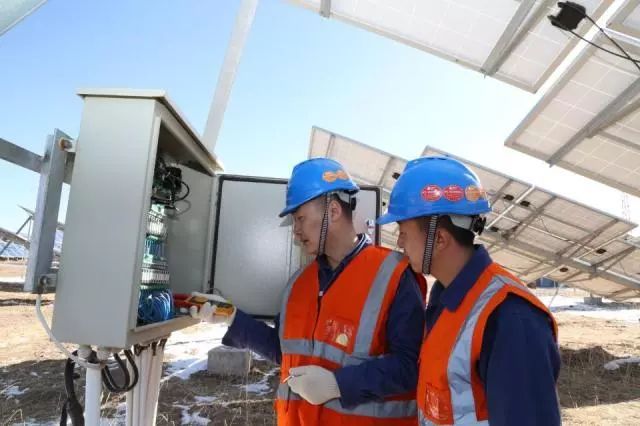

1.匯流箱內測試光伏組件串的極 性應正確。
2.相同測試條件下的相同光伏組件串之間的開路電壓偏差不應大于2%，但偏差不應超過5V。

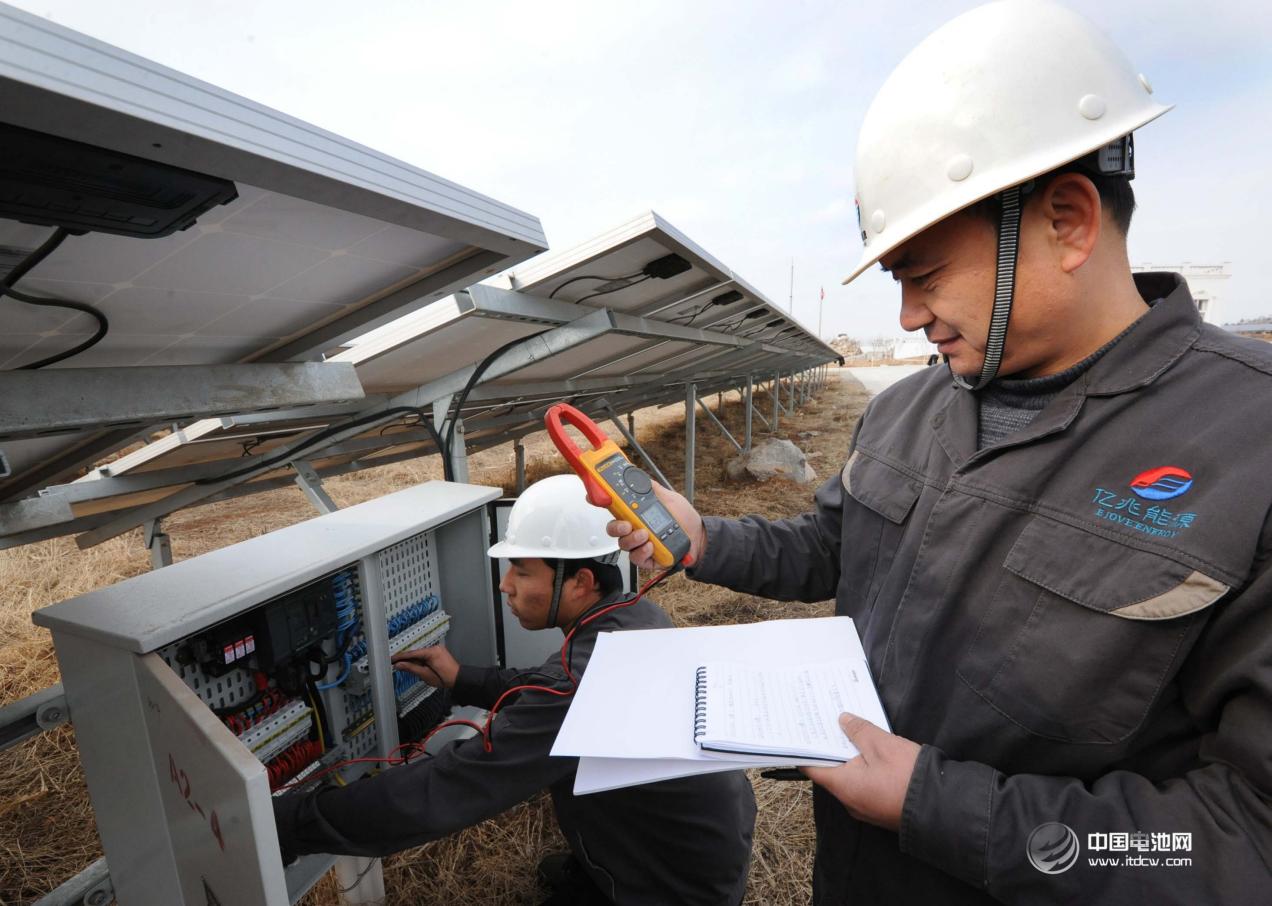

3.在發電情況下應使用鉗形萬用表對匯流箱內光伏組件串的電流進行檢測。相同測試條件下且輻照度不應低于700W/m2時，相同光伏組件串之間的電流偏差不應大于5%。
4.光伏組件串電纜溫度應無超常溫等異常情況。
5.光伏組件串測試完成后，應填寫測試記錄。
